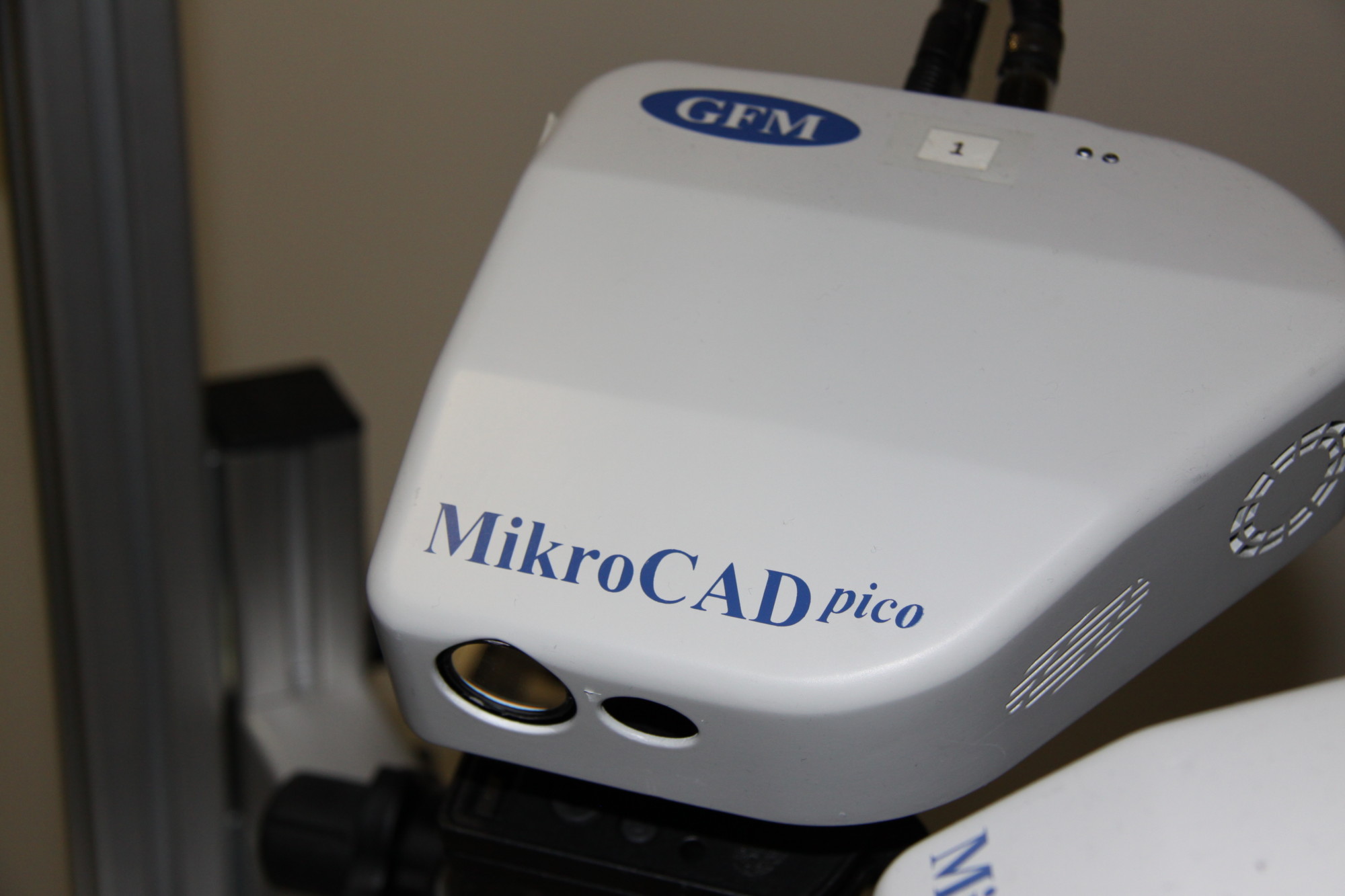

Mikro-Streifenprojektionssysteme GFM MikroCAD pico 1,0 und 0,3 (LMI Technologies (ehemals GFMesstechnik GmbH))
Model: Mehrskaliges Streifenprojektionssystem
Manufacturer: LMI Technologies (ehemals GFMesstechnik GmbH) (2009)
Usage: For external users too
Organisation(s):
Lehrstuhl für Fertigungsmesstechnik (FMT)Funding Sources:
DFG / Sonderforschungsbereich / Transregio (SFB / TRR)Involved Person(s):
Sebastian Metzner Responsible and Contact personPictures
Description
MikroCAD ist die Produktlinie von LMI Technologies (ehemals
GFMesstechnik GmbH) zur 3-D-Oberflächenmessung. Die Geräte sind für eine
Vielzahl von Anwendungen wie der industriellen Fertigungsmesstechnik
mit unterschiedlichen Messbereichen und Auflösungen verfügbar. Das
System ist für die dreidimensionale Analyse von Oberflächenprofilen und
Rauheiten bei Klein- und Mikroteilen mit hoher Messgeschwindigkeit und
hoher Präzision konzipiert. Hierzu wird das Messverfahren der
Streifenprojektion auf Mikrospiegelbasis verwendet. Die Oberfläche des
Messobjektes wird innerhalb in kurzer Zeit als Punktewolke erfasst und
kann in weiteren Schritten analysiert werden.
Der Lehrstuhl für Fertigungsmesstechnik besitzt die beiden
Mikro-Streifenprojektionssysteme MikroCAD pico 1,0 und MikroCAD pico
0,3. Durch eine Kombination aller Sensoren ist es möglich, sehr feine
Oberflächenstrukturen und -geometrien gemäß den Anforderungen an die
Genauigkeit zu erfassen und auszuwerten. Die Messvolumina sind mit
Größen von 13 mm x 10 mm x 3 mm bzw. 4 mm x 3 mm x 1 mm sehr gering,
wodurch sich allerdings sehr hohe vertikalen Auflösungen von bis 1,0 µm
bzw. 0,3 µm ergeben. Die lateralen Auflösungen sind bei den Messgeräten
mit 17 µm bzw. 2,5 µm angegeben. Der Lehrstuhl besitzt mit jeweils
mehreren Sensoren von beiden Gerätetypen eine ausreichende Anzahl von
Systemen, um auch sehr komplexe Bauteile in sehr kurzer Zeit messen zu
können.
Spezifikationen (MicroCAD 1,0):
12,4 mm x 7,9 mm x 4,4 mm
Laterale Auflösung: 17 µm
Vertikale Auflösung: 1 µm
Spezifikationen (MicroCAD 0,3):
4,4 mm x 2,8 mm x 1 mm
Laterale Auflösung: 2,5 µm
Vertikale Auflösung: 0,3 µm
