Faseroptischer Sensor FDM-1 (Fionec GmbH)
Model: Faseroptisches Distanzmesssystem FDM-1
Manufacturer: Fionec GmbH (2015)
Usage: Internal only
Organisation(s):
Lehrstuhl für Fertigungsmesstechnik (FMT)Funding Sources:
DFG / Sonderforschungsbereich / Transregio (SFB / TRR)Involved Person(s):
Mingshuai Su Responsible and Contact personPictures
Description

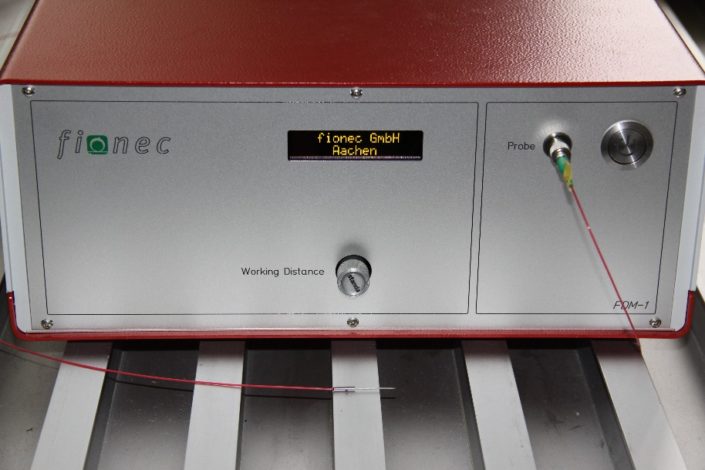

Das faseroptische Distanzmesssystem FDM-1 der Firma fionec GmbH
ermöglicht oberflächenunabhängige und ultrapräzise Messungen im
Nanometerbereich. Das berührungslose Messprinzip beruht dabei auf einer
kurzkohärenten Interferometrie und liefert dadurch absolute Messwerte.
Dadurch können unterschiedlichste Materialien des Messobjekts wie Glas,
Metall oder Kunststoff mit transparenten, spiegelnden oder matten
Oberflächen erfasst werden. Zusätzlich ist ein faseroptischer, 2-fach
Schalter integriert, welcher zum sequentiellen Abfragen von zwei
Messsonden dient. Die Messwertstreuung liegt bei Punktmessungen in der
Mitte des Messbereichs bei unter 10 nm.
Messbereich: 80 µm
Messwertstreuung: < 10 nm
Debug: Alles
name_de: Faseroptischer Sensor FDM-1
name_en: Faseroptischer Sensor FDM-1
model: Faseroptisches Distanzmesssystem FDM-1
url:
manufacturer: Fionec GmbH
year: 2015
location_de:
location_en:
usage_de: Nur organisationsintern
usage_en: Internal only
description_de:
Das faseroptische Distanzmesssystem FDM-1 der Firma fionec GmbH ermöglicht oberflächenunabhängige und ultrapräzise Messungen im Nanometerbereich. Das berührungslose Messprinzip beruht dabei auf einer kurzkohärenten Interferometrie und liefert dadurch absolute Messwerte. Dadurch können unterschiedlichste Materialien des Messobjekts wie Glas, Metall oder Kunststoff mit transparenten, spiegelnden oder matten Oberflächen erfasst werden. Zusätzlich ist ein faseroptischer, 2-fach Schalter integriert, welcher zum sequentiellen Abfragen von zwei Messsonden dient. Die Messwertstreuung liegt bei Punktmessungen in der Mitte des Messbereichs bei unter 10 nm.
Messbereich: 80 µm
Messwertstreuung: < 10 nm
Das faseroptische Distanzmesssystem FDM-1 der Firma fionec GmbH ermöglicht oberflächenunabhängige und ultrapräzise Messungen im Nanometerbereich. Das berührungslose Messprinzip beruht dabei auf einer kurzkohärenten Interferometrie und liefert dadurch absolute Messwerte. Dadurch können unterschiedlichste Materialien des Messobjekts wie Glas, Metall oder Kunststoff mit transparenten, spiegelnden oder matten Oberflächen erfasst werden. Zusätzlich ist ein faseroptischer, 2-fach Schalter integriert, welcher zum sequentiellen Abfragen von zwei Messsonden dient. Die Messwertstreuung liegt bei Punktmessungen in der Mitte des Messbereichs bei unter 10 nm.
Messbereich: 80 µm
Messwertstreuung: < 10 nm
description_en:
