Faseroptischer Sensor FDM-1 (Fionec GmbH)
Model: Faseroptisches Distanzmesssystem
Manufacturer: Fionec GmbH (2012)
Usage: FAU internal
Organisation(s):
Lehrstuhl für Fertigungsmesstechnik (FMT)Involved Person(s):
Mingshuai Su Responsible and Contact personPictures
Description

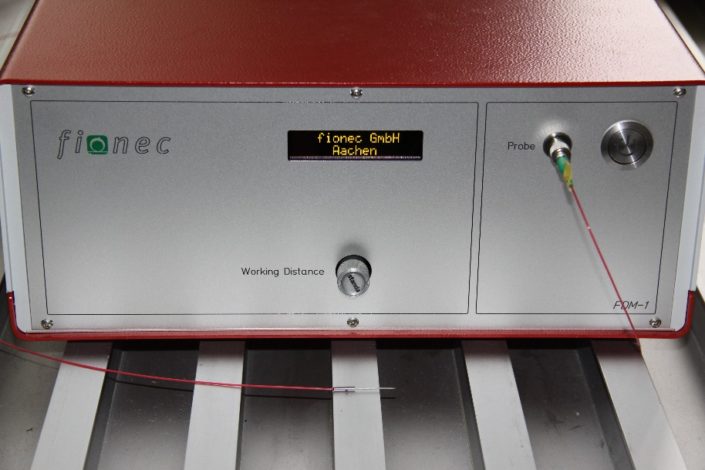

Das faseroptische Distanzmesssystem FDM-1 der Firma fionec GmbH
ermöglicht oberflächenunabhängige und ultrapräzise Messungen im
Nanometerbereich. Das berührungslose Messprinzip beruht dabei auf einer
kurzkohärenten Interferometrie und liefert dadurch absolute Messwerte.
Dadurch können unterschiedlichste Materialien des Messobjekts wie Glas,
Metall oder Kunststoff mit transparenten, spiegelnden oder matten
Oberflächen erfasst werden. Zusätzlich ist ein faseroptischer, 2-fach
Schalter integriert, welcher zum sequentiellen Abfragen von zwei
Messsonden dient. Die Messwertstreuung liegt bei Punktmessungen in der
Mitte des Messbereichs bei unter 10 nm.
Messbereich: 80 µm
Messwertstreuung: < 10 nm
