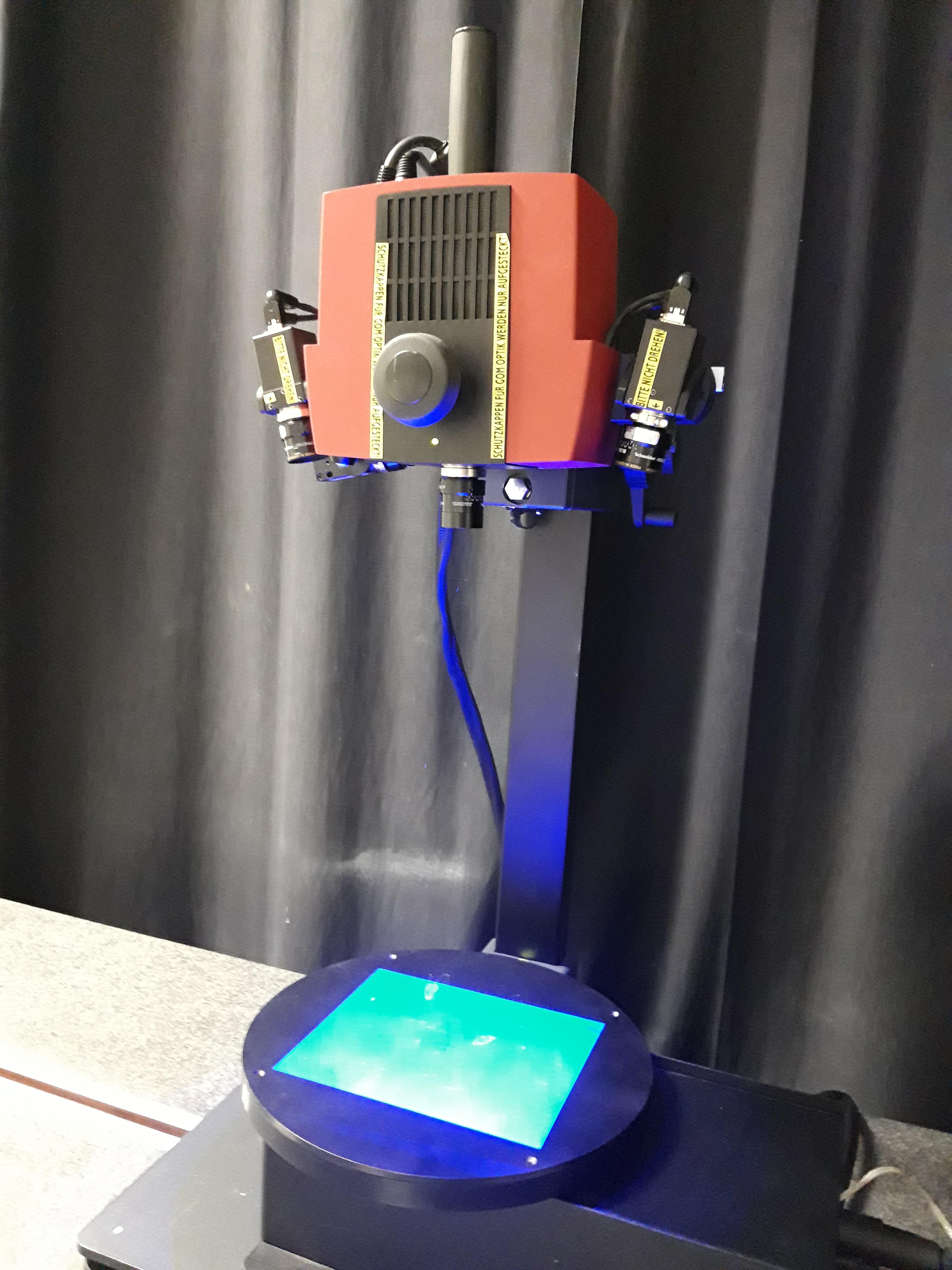

Mikro-Streifenprojektionssystem GOM ATOS Compact Scan 2M (GOM GmbH)
Model: Streifenprojektionssystem ATOS Compact Scan 2M
Manufacturer: GOM GmbH (2013)
Location: Erlangen
Usage: For external users too
Organisation(s):
Lehrstuhl für Fertigungsmesstechnik (FMT)Involved Person(s):
Julien Schinn Responsible and Contact personPictures
Feature(s)
Messbereich 1:- Messvolumen: 125 mm x 90 mm x 90 mm
- Lat. Auflösung: 0,75 µm
- Ver. Auflösung: 0,75 µm
Messbereich 2:- Messvolumen: 250 mm x 190 mm x 190 mm
- Lat. Auflösung: 153 µm
- Ver. Auflösung: 153 µm
Description
Das System ist für die dreidimensionale Analyse flächiger Bauteile geeignet. Durch die zwei Kameras können über Referenzpunkte die Datensätze aus mehreren Messungen fusioniert werden. Durch zwei variabel einsetzbare Messvolumen ist eine Anpassung des Systems auf unterschiedliche Bauteile möglich. Ein Drehtisch ermöglicht zudem eine automatisierte und schnelle Messung von komplexen Bauteilen und Freiformflächen.
Messbereich 1:- Messvolumen: 125 mm x 90 mm x 90 mm
- Lat. Auflösung: 0,75 µm
- Ver. Auflösung: 0,75 µm
Messbereich 2:- Messvolumen: 250 mm x 190 mm x 190 mm
- Lat. Auflösung: 153 µm
- Ver. Auflösung: 153 µm
